高速混合機主要結構說明

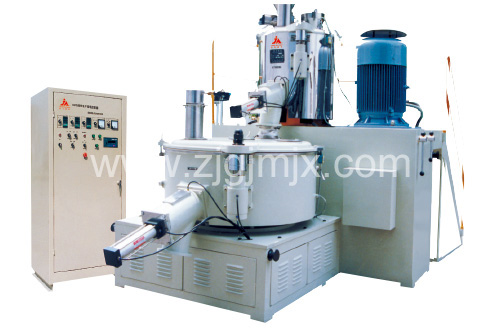

本機組由底座、傳動、鍋體、鍋蓋、升降、出料口及電控箱七個部分組成。鍋體由不銹鋼焊成，內表面極為光滑堅硬，具有耐磨、耐腐蝕、不易沾料等特點。溫度是通過自摩擦生熱，受熱均勻，調節加熱溫度就可以控制鍋中物料的溫度。夾套外面包有石棉保溫層。冷混鍋壁設有冷卻夾套，通過冷卻水循環達到冷卻效果。
高速混合機鍋蓋是由鋁合金鑄造的，內表面經過精車和拋光，它由汽缸頂起后，可沿垂直方向回轉軸水平順時針旋轉。蓋上開有加樹脂、增塑劑、穩定劑的孔及透氣孔，用戶可根據自己的需要自行安排，鍋蓋轉動輕快，使用方便，轉動切勿用力過大，以防碰傷鍋壁。為防止鍋蓋未蓋好時，攪拌漿轉動造成人身事故。高速混合機鍋體上裝有保險限位開關，鍋蓋未蓋嚴時，開關不接通，電機不能啟動。熱混導流板是用于加強混合效果用的，它的導流角度可以自由調節。熱混，冷混各裝有一個測溫熱電偶，物料溫度可反映在指示儀表上讀出，同時用于自動控制出料口的自動出料。

高速混合機熱混的攪拌漿，由電機經三角帶輪來驅動。電機是交流雙速電機，只要按下低、高速按鈕，即可實現低高速。但必須注意：若要高速運轉時，應使電機先低速啟動后，再變到高速運轉。主軸由軸承支承運轉。主軸上部有三個攪拌漿，它按順時針?lè )較蛐D，使物料一方面沿鍋壁運動，又同時上下循環翻動，加上導流板的作用，使混合效果更好。由于物料是高速運動的，所以料粒之間，料與漿葉之間的摩擦熱很大，它使料溫迅速上升，不僅相應地減少了鍋壁的加熱量，而且有利于樹脂對增塑劑的吸收效果。攪拌漿是不銹鋼制造的，以經仔細地機械加工，拋光，耐磨，耐腐蝕。冷混的傳動部分由啟動電機經三角帶輪來驅動，通過減速箱傳遞到主軸，使攪拌槳旋轉，使熱混物料冷卻混合。底座由鋼板、角鋼、槽鋼焊接而成，兩側有四只起重吊環，吊裝極為方便，并設有調節手柄，可調節傳動三角膠帶緊松，底部有八只地腳螺栓孔，打開門蓋可以更換三角膠帶和安裝機座固定及維修，保養之用。
高速混合機出料部分由鋁合金鑄造而成，各裝有一個氣動卸料門。由氣缸與料門一線式直接聯接，壓緊可靠，密封性好，開閉靈活。使用0.39~0.49Mpa  空氣壓縮機一臺（由用戶自己選配）。卸料門方式可用鍋內料溫自動控制和用按鈕手動兩種方式來控制卸料門的開啟、關閉。
